堆

heap

堆简介

提供动态分配的内存

堆其实就是程序虚拟地址空间的一块连续的线性区域，它由低地址向高地址方向增长（栈是高地址向低地址）。我们一般称管理堆的那部分程序为堆管理器。

只有当真正访问一个地址的时候，系统才会建立虚拟页面与物理页面的映射关系 所以虽然操作系统已经给程序分配了很大的一块内存，但是这块内存其实只是虚拟内存。只有当用户使用到相应的内存时，系统才会真正分配物理页面给用户使用。

堆基本操作

malloc

原型：void *malloc(size_t size);

对异常状况的处理：

  • 当 n=0 时，返回当前系统允许的堆的最小内存块。
  • 当 n 为负数时，由于在大多数系统上，size_t 是无符号数（这一点非常重要），所以程序就会申请很大的内存空间，但通常来说都会失败，因为系统没有那么多的内存可以分配。

free

free(void* p)

此外，该函数也同样对异常情况进行了处理

  • 当 p 为空指针时，函数不执行任何操作。
  • 当 p 已经被释放之后，再次释放会出现乱七八糟的效果，这其实就是 double free。
  • 除了被禁用 (mallopt) 的情况下，当释放很大的内存空间时，程序会将这些内存空间还给系统，以便于减小程序所使用的内存空间。

内存分配背后的系统调用

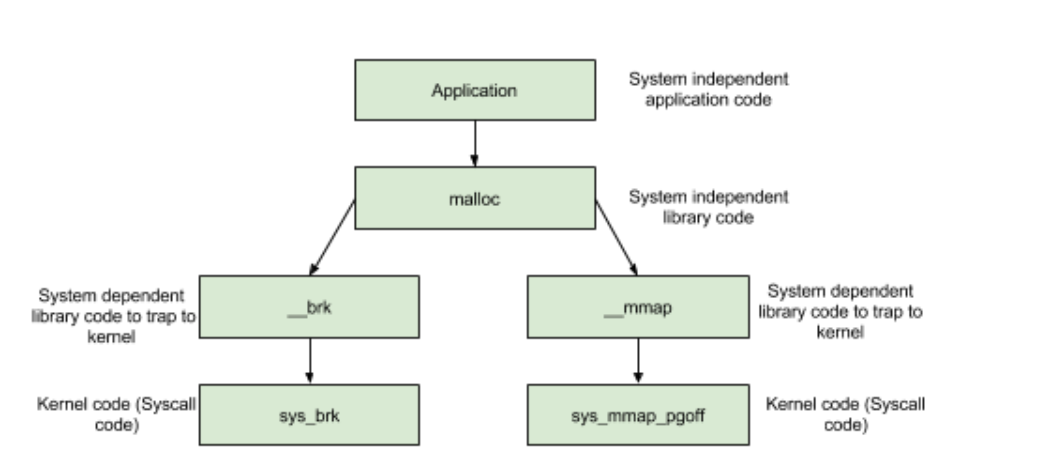

无论是maclloc还是free都不是直接与系统交互的函数，这些函数背后的调用主要是(s)brk函数和mmap,munmap函数

当使用内存块申请操作时

系统调用

(s)brk

对于堆的操作，操作系统提供了 brk 函数，glibc 库提供了 sbrk 函数，我们可以通过增加brk 的大小来向操作系统申请内存。

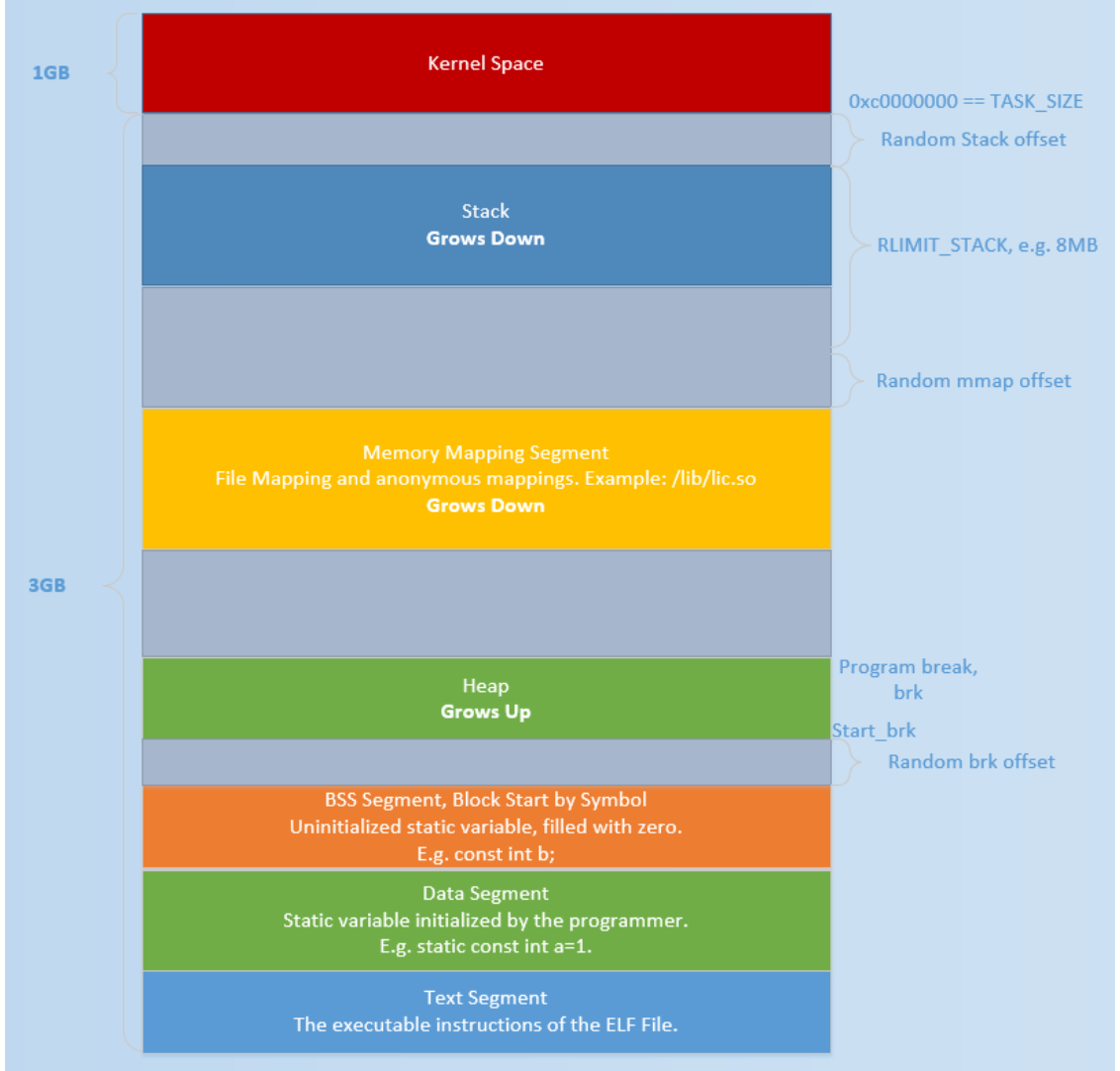

初始时，堆的起始地址start_brk以及堆的当前末尾 brk指向同一地址。根据是否开启 ASLR，两者的具体位置会有所不同

  • 不开启 ASLR 保护时，start_brk 以及 brk 会指向data/bss 段的结尾。
  • 开启 ASLR 保护时，start_brk 以及 brk 也会指向同一位置，只是这个位置是在 data/bss 段结尾后的随机偏移处。

结构

brk和sbrk

sbrk和brk是UNIX和类UNIX操作系统中用于管理进程数据段（堆）的两个系统调用。它们都用于改变进程的堆大小，但它们的使用方式和行为有所不同。

sbrk函数

sbrk函数用于申请或释放堆内存。它的原型是：

1
void *sbrk(intptr_t increment);
  • increment：指定堆应该增加或减少的字节数。正值表示增加堆的大小，负值表示减少堆的大小。
  • 返回值：sbrk返回新的堆顶地址。

sbrk的工作方式是将堆顶（program break）向上或向下移动指定的字节数。如果increment是正数，堆增长；如果是负数，堆缩小。sbrk的返回值是操作前的堆顶地址。

brk函数

brk函数用于设置堆的上限。它的原型是：

1
int brk(void *end_data_segment);
  • end_data_segment：指定新的堆顶地址。
  • 返回值：brk返回0表示成功，或者在出错时返回-1。

brk将堆顶设置为指定的地址。如果新的堆顶低于当前堆中已分配的内存（即堆缩小），brk可能会失败并返回-1。如果新的堆顶高于当前堆的大小（即堆增长），操作系统可能会分配更多的内存。

区别

  1. 操作方式：

    • sbrk通过指定要增加或减少的字节数来改变堆的大小。
    • brk直接设置堆的新上限地址。

  2. 返回值：

    • sbrk返回操作前的堆顶地址。
    • brk返回0表示成功，返回-1表示失败。

  3. 行为：

    • sbrk在增加堆时，如果新的堆顶超过了系统为进程分配的最大堆大小，sbrk会失败。
    • brk在设置堆顶时，如果新的堆顶低于已分配的内存，brk会失败。

在现代操作系统中，malloc和free等高级内存管理函数通常是基于sbrk和brk实现的，但在大多数情况下，程序员不需要直接使用sbrk和brk，而是使用这些更高级的抽象。

例子：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
/* sbrk and brk example */
#include <stdio.h>
#include <unistd.h>
#include <sys/types.h>

int main()
{
        void *curr_brk, *tmp_brk = NULL;

        printf("Welcome to sbrk example:%d\n", getpid());

        /* sbrk(0) gives current program break location */
        tmp_brk = curr_brk = sbrk(0);
//这里使这两个变量都是堆的初始地址，这里还没有出现堆
        printf("Program Break Location1:%p\n", curr_brk);
        getchar();

        /* brk(addr) increments/decrements program break location */
        brk(curr_brk+4096);
//开始出现堆，大小位4kb
        curr_brk = sbrk(0);//sbrk本质是向上或向下控制堆的大小并返回结果地址，这里传参数0就是不对堆做任何的大小上的改变，返回的地址也就是此时堆顶部的地址了
//这里获取此时堆顶部的地址
        printf("Program break Location2:%p\n", curr_brk);
        getchar();

        brk(tmp_brk);
//释放堆
        curr_brk = sbrk(0);
        printf("Program Break Location3:%p\n", curr_brk);
        getchar();

        return 0;
}

mmap 和 munmap 是在 Unix 和类 Unix 操作系统中用于内存管理的两个系统调用，它们允许程序映射文件或设备到进程的地址空间，以及撤销这种映射。这些调用通常用于实现内存映射文件，这是一种高效的文件 I/O 方法，也可以用于动态内存分配。

mmap

mmap

mmap 系统调用用于将一个文件或者其他对象映射到进程的地址空间。这允许程序像访问普通内存一样访问文件内容，而不需要使用传统的 read 和 write 系统调用。mmap 的原型如下：

1
void *mmap(void *addr, size_t length, int prot, int flags, int fd, off_t offset);
  • addr：映射区域的起始地址，通常设置为 NULL 让系统选择地址。
  • length：映射区域的长度。
  • prot：映射区域的保护方式，可以是以下几种方式的组合：PROT_EXEC（可执行）、PROT_READ（可读）、PROT_WRITE（可写）、PROT_NONE（不可访问）。
  • flags：映射类型和属性的标志，常用的标志包括 MAP_SHARED（对映射区域的修改会反映到文件上）、MAP_PRIVATE（私有的copy-on-write映射）、MAP_ANONYMOUS（匿名映射，不与任何文件关联）等。
  • fd：被映射文件的文件描述符，如果是匿名映射则设置为 -1。
  • offset：文件映射的起始位置，通常为文件大小的整数倍。

mmap 返回值是映射区域的起始地址，如果失败则返回 MAP_FAILED（通常是(void *)-1）。

munmap

munmap 系统调用用于撤销由 mmap 创建的内存映射。munmap 的原型如下：

1
int munmap(void *addr, size_t length);
  • addr：要撤销映射的起始地址。
  • length：要撤销映射的长度，必须与原始 mmap 调用时的长度一致。

munmap 返回值是 0 表示成功，-1 表示失败，并设置 errno 以指示错误原因。

区别和用途
  • mmap 用于创建内存映射，可以用于文件 I/O、动态内存分配、共享内存等。
  • munmap 用于撤销已有的内存映射，释放之前 mmap 分配的内存空间。
  • 使用 mmap 和 munmap 可以提高程序的性能，因为它们允许程序直接在内存中读写文件内容，减少了数据复制的开销。
  • mmap 还可以用于实现跨进程的内存共享，因为多个进程可以映射同一个文件，从而共享文件内容。
  • munmap 必须在不再需要映射时调用，以避免内存泄漏。

例子

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
/* Private anonymous mapping example using mmap syscall */
#include <stdio.h>
#include <sys/mman.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <unistd.h>
#include <stdlib.h>

void static inline errExit(const char* msg)
{
        printf("%s failed. Exiting the process\n", msg);
        exit(-1);
}

int main()
{
        int ret = -1;
        printf("Welcome to private anonymous mapping example::PID:%d\n", getpid());
        printf("Before mmap\n");
        getchar();
        char* addr = NULL;
        addr = mmap(NULL, (size_t)132*1024, PROT_READ|PROT_WRITE, MAP_PRIVATE | MAP_ANONYMOUS, -1, 0);
        if (addr == MAP_FAILED)
                errExit("mmap");
        printf("After mmap\n");
        getchar();

        /* Unmap mapped region. */
        ret = munmap(addr, (size_t)132*1024);
        if(ret == -1)
                errExit("munmap");
        printf("After munmap\n");
        getchar();
        return 0;
}

在执行 mmap 之前

我们可以从下面的输出看到，目前只有. so 文件的 mmap 段。

1
2
3
4
5
6
7
sploitfun@sploitfun-VirtualBox:~/ptmalloc.ppt/syscalls$ cat /proc/6067/maps
08048000-08049000 r-xp 00000000 08:01 539691     /home/sploitfun/ptmalloc.ppt/syscalls/mmap
08049000-0804a000 r--p 00000000 08:01 539691     /home/sploitfun/ptmalloc.ppt/syscalls/mmap
0804a000-0804b000 rw-p 00001000 08:01 539691     /home/sploitfun/ptmalloc.ppt/syscalls/mmap
在这b7e21000-b7e22000 rw-p 00000000 00:00 0
...
sploitfun@sploitfun-VirtualBox:~/ptmalloc.ppt/syscalls$

mmap 后

从下面的输出可以看出，我们申请的内存与已经存在的内存段结合在了一起构成了 b7e00000 到 b7e21000 的 mmap 段。

1
2
3
4
5
6
7
sploitfun@sploitfun-VirtualBox:~/ptmalloc.ppt/syscalls$ cat /proc/6067/maps
08048000-08049000 r-xp 00000000 08:01 539691     /home/sploitfun/ptmalloc.ppt/syscalls/mmap
08049000-0804a000 r--p 00000000 08:01 539691     /home/sploitfun/ptmalloc.ppt/syscalls/mmap
0804a000-0804b000 rw-p 00001000 08:01 539691     /home/sploitfun/ptmalloc.ppt/syscalls/mmap
在这b7e00000-b7e22000 rw-p 00000000 00:00 0
...
sploitfun@sploitfun-VirtualBox:~/ptmalloc.ppt/syscalls$

munmap

从下面的输出，我们可以看到我们原来申请的内存段已经没有了，内存段又恢复了原来的样子了。

1
2
3
4
5
6
7
sploitfun@sploitfun-VirtualBox:~/ptmalloc.ppt/syscalls$ cat /proc/6067/maps
08048000-08049000 r-xp 00000000 08:01 539691     /home/sploitfun/ptmalloc.ppt/syscalls/mmap
08049000-0804a000 r--p 00000000 08:01 539691     /home/sploitfun/ptmalloc.ppt/syscalls/mmap
0804a000-0804b000 rw-p 00001000 08:01 539691     /home/sploitfun/ptmalloc.ppt/syscalls/mmap
在这b7e21000-b7e22000 rw-p 00000000 00:00 0
...
sploitfun@sploitfun-VirtualBox:~/ptmalloc.ppt/syscalls$

多线程支持

在原来的 dlmalloc 实现中，当两个线程同时要申请内存时，只有一个线程可以进入临界区申请内存，而另外一个线程则必须等待直到临界区中不再有线程。这是因为所有的线程共享一个堆。在 glibc 的 ptmalloc 实现中，比较好的一点就是支持了多线程的快速访问。在新的实现中，所有的线程共享多个堆。

这里给出一个例子。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
/* Per thread arena example. */
#include <stdio.h>
#include <stdlib.h>
#include <pthread.h>
#include <unistd.h>
#include <sys/types.h>

void* threadFunc(void* arg) {
        printf("Before malloc in thread 1\n");
        getchar();
        char* addr = (char*) malloc(1000);
        printf("After malloc and before free in thread 1\n");
        getchar();
        free(addr);
        printf("After free in thread 1\n");
        getchar();
}

int main() {
        pthread_t t1;
        void* s;
        int ret;
        char* addr;

        printf("Welcome to per thread arena example::%d\n",getpid());
        printf("Before malloc in main thread\n");
        getchar();
        addr = (char*) malloc(1000);
        printf("After malloc and before free in main thread\n");
        getchar();
        free(addr);
        printf("After free in main thread\n");
        getchar();
        ret = pthread_create(&t1, NULL, threadFunc, NULL);
        if(ret)
        {
                printf("Thread creation error\n");
                return -1;
        }
        ret = pthread_join(t1, &s);
        if(ret)
        {
                printf("Thread join error\n");
                return -1;
        }
        return 0;
}

pthread_create 是 POSIX 线程库中用于创建新线程的函数。它是 POSIX 线程（pthread）标准的一部分，该标准定义了在多线程程序中创建和管理线程的方法。pthread_create 函数允许程序并行地执行多个线程，从而提高程序的效率和响应能力。

函数原型如下：

1
int pthread_create(pthread_t *thread, const pthread_attr_t *attr,void *(*startroutine)(void *), void *arg);

参数说明：

  1. pthread_t *thread：这是一个指向 pthread_t 类型的指针，用于存储新创建线程的标识符。如果线程成功创建，这个变量将被赋予一个唯一的线程ID。
  2. const pthread_attr_t *attr：这是一个指向 pthread_attr_t 类型的指针，它指定了线程的属性。如果设置为 NULL，则使用默认的线程属性。
  3. void *(*startroutine)(void *)：这是新线程开始执行时调用的函数。它是一个函数指针，指向一个接受 void* 类型参数并返回 void* 类型值的函数。
  4. void *arg：这是传递给 startroutine 函数的参数。

返回值：

  • 0：表示线程成功创建。
  • 非零值：表示创建线程失败，错误代码会说明具体的错误原因。

第一次申请之前， 没有任何任何堆段。

1
2
3
4
5
6
7
8
9
10
11
sploitfun@sploitfun-VirtualBox:~/ptmalloc.ppt/mthread$ ./mthread
Welcome to per thread arena example::6501
Before malloc in main thread
...
sploitfun@sploitfun-VirtualBox:~/ptmalloc.ppt/mthread$ cat /proc/6501/maps
08048000-08049000 r-xp 00000000 08:01 539625     /home/sploitfun/ptmalloc.ppt/mthread/mthread
08049000-0804a000 r--p 00000000 08:01 539625     /home/sploitfun/ptmalloc.ppt/mthread/mthread
0804a000-0804b000 rw-p 00001000 08:01 539625     /home/sploitfun/ptmalloc.ppt/mthread/mthread
b7e05000-b7e07000 rw-p 00000000 00:00 0
...
sploitfun@sploitfun-VirtualBox:~/ptmalloc.ppt/mthread$

第一次申请后， 从下面的输出可以看出，堆段被建立了，并且它就紧邻着数据段，这说明 malloc 的背后是用 brk 函数来实现的。同时，需要注意的是，我们虽然只是申请了 1000 个字节，但是我们却得到了 0x0806c000-0x0804b000=0x21000 个字节的堆。这说明虽然程序可能只是向操作系统申请很小的内存，但是为了方便，操作系统会把很大的内存分配给程序。这样的话，就避免了多次内核态与用户态的切换，提高了程序的效率。我们称这一块连续的内存区域为 arena。此外，我们称由主线程申请的内存为 main_arena。后续的申请的内存会一直从这个 arena 中获取，直到空间不足。当 arena 空间不足时，它可以通过增加 brk 的方式来增加堆的空间。类似地，arena 也可以通过减小 brk 来缩小自己的空间。

1
2
3
4
5
6
7
8
9
10
11
12
13
sploitfun@sploitfun-VirtualBox:~/ptmalloc.ppt/mthread$ ./mthread
Welcome to per thread arena example::6501
Before malloc in main thread
After malloc and before free in main thread
...
sploitfun@sploitfun-VirtualBox:~/lsploits/hof/ptmalloc.ppt/mthread$ cat /proc/6501/maps
08048000-08049000 r-xp 00000000 08:01 539625     /home/sploitfun/ptmalloc.ppt/mthread/mthread
08049000-0804a000 r--p 00000000 08:01 539625     /home/sploitfun/ptmalloc.ppt/mthread/mthread
0804a000-0804b000 rw-p 00001000 08:01 539625     /home/sploitfun/ptmalloc.ppt/mthread/mthread
0804b000-0806c000 rw-p 00000000 00:00 0          [heap]
b7e05000-b7e07000 rw-p 00000000 00:00 0
...
sploitfun@sploitfun-VirtualBox:~/ptmalloc.ppt/mthread$

在主线程释放内存后，我们从下面的输出可以看出，其对应的 arena 并没有进行回收，而是交由 glibc 来进行管理。当后面程序再次申请内存时，在 glibc 中管理的内存充足的情况下，glibc 就会根据堆分配的算法来给程序分配相应的内存。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
sploitfun@sploitfun-VirtualBox:~/ptmalloc.ppt/mthread$ ./mthread
Welcome to per thread arena example::6501
Before malloc in main thread
After malloc and before free in main thread
After free in main thread
...
sploitfun@sploitfun-VirtualBox:~/lsploits/hof/ptmalloc.ppt/mthread$ cat /proc/6501/maps
08048000-08049000 r-xp 00000000 08:01 539625     /home/sploitfun/ptmalloc.ppt/mthread/mthread
08049000-0804a000 r--p 00000000 08:01 539625     /home/sploitfun/ptmalloc.ppt/mthread/mthread
0804a000-0804b000 rw-p 00001000 08:01 539625     /home/sploitfun/ptmalloc.ppt/mthread/mthread
0804b000-0806c000 rw-p 00000000 00:00 0          [heap]
b7e05000-b7e07000 rw-p 00000000 00:00 0
...
sploitfun@sploitfun-VirtualBox:~/ptmalloc.ppt/mthread$

在第一个线程 malloc 之前，我们可以看到并没有出现与线程 1 相关的堆，但是出现了与线程 1 相关的栈。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
sploitfun@sploitfun-VirtualBox:~/ptmalloc.ppt/mthread$ ./mthread
Welcome to per thread arena example::6501
Before malloc in main thread
After malloc and before free in main thread
After free in main thread
Before malloc in thread 1
...
sploitfun@sploitfun-VirtualBox:~/ptmalloc.ppt/mthread$ cat /proc/6501/maps
08048000-08049000 r-xp 00000000 08:01 539625     /home/sploitfun/ptmalloc.ppt/mthread/mthread
08049000-0804a000 r--p 00000000 08:01 539625     /home/sploitfun/ptmalloc.ppt/mthread/mthread
0804a000-0804b000 rw-p 00001000 08:01 539625     /home/sploitfun/ptmalloc.ppt/mthread/mthread
0804b000-0806c000 rw-p 00000000 00:00 0          [heap]
b7604000-b7605000 ---p 00000000 00:00 0
b7605000-b7e07000 rw-p 00000000 00:00 0          [stack:6594]
...
sploitfun@sploitfun-VirtualBox:~/ptmalloc.ppt/mthread$

第一个线程 malloc 后， 我们可以从下面输出看出线程 1 的堆段被建立了。而且它所在的位置为内存映射段区域，同样大小也是 132KB(b7500000-b7521000)。因此这表明该线程申请的堆时，背后对应的函数为**mmap **函数。同时，我们可以看出实际真的分配给程序的内存为 1M(b7500000-b7600000)。而且，只有 132KB 的部分具有可读可写权限，这一块连续的区域成为 thread arena。

注意：

当用户请求的内存大于 128KB 时，并且没有任何 arena 有足够的空间时，那么系统就会执行 mmap 函数来分配相应的内存空间。这与这个请求来自于主线程还是从线程无关。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
sploitfun@sploitfun-VirtualBox:~/ptmalloc.ppt/mthread$ ./mthread
Welcome to per thread arena example::6501
Before malloc in main thread
After malloc and before free in main thread
After free in main thread
Before malloc in thread 1
After malloc and before free in thread 1
...
sploitfun@sploitfun-VirtualBox:~/ptmalloc.ppt/mthread$ cat /proc/6501/maps
08048000-08049000 r-xp 00000000 08:01 539625     /home/sploitfun/ptmalloc.ppt/mthread/mthread
08049000-0804a000 r--p 00000000 08:01 539625     /home/sploitfun/ptmalloc.ppt/mthread/mthread
0804a000-0804b000 rw-p 00001000 08:01 539625     /home/sploitfun/ptmalloc.ppt/mthread/mthread
0804b000-0806c000 rw-p 00000000 00:00 0          [heap]
b7500000-b7521000 rw-p 00000000 00:00 0
b7521000-b7600000 ---p 00000000 00:00 0
b7604000-b7605000 ---p 00000000 00:00 0
b7605000-b7e07000 rw-p 00000000 00:00 0          [stack:6594]
...
sploitfun@sploitfun-VirtualBox:~/ptmalloc.ppt/mthread$

在第一个线程释放内存后， 我们可以从下面的输出看到，这样释放内存同样不会把内存重新给系统。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
sploitfun@sploitfun-VirtualBox:~/ptmalloc.ppt/mthread$ ./mthread
Welcome to per thread arena example::6501
Before malloc in main thread
After malloc and before free in main thread
After free in main thread
Before malloc in thread 1
After malloc and before free in thread 1
After free in thread 1
...
sploitfun@sploitfun-VirtualBox:~/ptmalloc.ppt/mthread$ cat /proc/6501/maps
08048000-08049000 r-xp 00000000 08:01 539625     /home/sploitfun/ptmalloc.ppt/mthread/mthread
08049000-0804a000 r--p 00000000 08:01 539625     /home/sploitfun/ptmalloc.ppt/mthread/mthread
0804a000-0804b000 rw-p 00001000 08:01 539625     /home/sploitfun/ptmalloc.ppt/mthread/mthread
0804b000-0806c000 rw-p 00000000 00:00 0          [heap]
b7500000-b7521000 rw-p 00000000 00:00 0
b7521000-b7600000 ---p 00000000 00:00 0
b7604000-b7605000 ---p 00000000 00:00 0
b7605000-b7e07000 rw-p 00000000 00:00 0          [stack:6594]
...
sploitfun@sploitfun-VirtualBox:~/ptmalloc.ppt/mthread$
2025冬令营 堆
堆
http://yyyffff.github.io/2025/01/28/堆/
作者
yyyffff
发布于
2025年1月28日
许可协议
